Ту-160 (по кодификации НАТО: Blackjack ) - российский, ранее - советский сверхзвуковой стратегический бомбардировщик-ракетоносец с изменяющейся стреловидностью крыла. Разработан в ОКБ Туполева в 1980-х годах, на вооружении с 1987 года. В составе ВВС России в настоящее время находятся 16 самолётов Ту-160.

Технические характеристики

Экипаж: 4 человека

Длина: 54,1 м

Размах крыла: 55,7/50,7/35,6 м

Высота: 13,1 м

Площадь крыла: 232 м²

Масса пустого: 110000 кг

Нормальная взлётная масса: 267600 кг

Максимальная взлетная масса: 275000 кг

Двигатели: 4 × ТРДДФ НК-32

Тяга максимальная: 4 × 18000 кгс

Тяга на форсаже: 4 × 25000 кгс

Лётные характеристики

Предельная скорость на высоте: 2230 км/ч

Крейсерская скорость: 917 км/ч (0,77 M)

Практическая дальность: 14600 км

Боевой радиус: 6000 км

Продолжительность полёта: 25 ч

Практический потолок: 15000 м

Скороподъёмность: 4400 м/мин

Длина разбега/пробега: 900-2000 м

1185 кг/м²

1150 кг/м²

Тяговооружённость:

при максимальной взлётной массе: 0,37

при нормальной взлётной массе: 0,36

Вооружение

В двух внутрифюзеляжных отсеках может размещаться до 40 тонн вооружения, включающее несколько видов управляемых ракет, корректируемых и свободнопадающих авиабомб и других средств поражения как в ядерном, так и в обычном снаряжении.

Состоящие на вооружении Ту-160 стратегические крылатые ракеты Х-55 (12 единиц на двух многопозиционных ПУ револьверного типа) предназначены для поражения стационарных целей с заранее заданными координатами, ввод которых осуществляется в память ракеты перед вылетом бомбардировщика. Противокорабельные варианты ракет имеют радиолокационную систему самонаведения.

Для поражения целей на меньшей дальности в состав вооружения могут входить аэробаллистические гиперзвуковые ракеты Х-15 (24 единицы на четырёх пусковых установках).

Бомбовое вооружение Ту-160 рассматривается как оружие «второй очереди», предназначенное для поражения целей, сохранившихся после первого, ракетного удара бомбардировщика. Оно также размещается в отсеках вооружения и может включать корректируемые бомбы различных типов, в том числе одни из самых мощных отечественных боеприпасов этого класса - бомб серии КАБ-1500 массой 1500 кг

Самолёт может оснащаться также свободнопадающими бомбами (до 40000 кг) различного калибра, в том числе и ядерными, разовыми бомбовыми кассетами, морскими минами и другим вооружением.

В перспективе состав вооружения бомбардировщика планируется существенно усилить за счёт введения в его состав высокоточных крылатых ракет нового поколения Х-555 и Х-101, имеющих увеличенную дальность и предназначенных для поражения как стратегических, так и тактических наземных и морских целей практически всех классов.

В 1980г. был построен первый экземпляр нового бомбардировщика, получившего название Ту-160.

Ту-160 — самый крупный из всех ранее созданных как в СССР, так и за рубежом бомбардировщиков. Самолет выполнен по интегральной схеме с плавным сопряжением крыла и фюзеляжа. Крыло изменяемой геометрии обеспечивает полет по различным профилям, сохраняя высокие характеристики как на сверхзвуковой, так и на дозвуковой скорости. Бомбардировщик имеет цельноповоротное вертикальное и горизонтальное оперение, что в сочетании с интегральной компоновкой и низким расположением экипажа значительно снижает ЭПР. Особенностью конструкции планера является титановая балка, представляющая собой цельносварной кессон с узлами поворота консолей крыла. К балке, проходящей через весь самолет, крепятся все основные силовые элементы планера. Бомбардировщик оснащен системой дозаправки в воздухе типа «шланг-конус». Приемная штанга топливоприемника в нерабочем положении убирается в носовую часть фюзеляжа перед кабиной летчиков.

Оборудование. Самолет Ту-160 снабжен самым современным пилотажно-навигационным и радиотехническим оборудованием, в том числе специально разработанным для него комплексом управления вооружением. Оборудование обеспечивает автоматический полет и боевое применение всей номенклатуры вооружения. В его состав входит ряд систем и датчиков, позволяющих поражать наземные цели вне зависимости от времени суток, региона и метеоусловий. Наряду со многими индикаторами электромеханического типа широко применены электронные индикаторы в виде дисплея.

На Ту-160 установлена сдублированная инерциальная навигационная система, система астронавигации, аппаратура спутниковой навигации, многоканальный цифровой комплекс связи и развитая система радиоэлектронной борьбы, обеспечивающая обнаружение радиолокационных станций противника в широком диапазоне, постановку мощных активных и пассивных помех.

На борту самолета имеется большое количество электронно-вычислительных цифровых устройств. Общее число цифровых процессоров, автономных и в сетевой структуре, обеспечивающих работу систем и оборудования, превышает 100 единиц. Каждое рабочее место экипажа оборудовано специализированными бортовыми ЦВМ.

Прицельно-навигационный комплекс (ПрНК) «Обзор-К» предназначен для обнаружения и опознавания на большом удалении наземных и морских целей, управления средствами их поражения, а также для решения задач навигации и самолетовождения. Основой ПрНК является многофункциональная навигационно-прицельная РЛС размещенная в носовой части самолета. Имеется также оптикоэлектронный бомбардировочный прицел ОПБ-15Т, обеспечивающий бомбометание с высокой точностью в дневных условиях и при низком уровне освещенности. В дальнейшем возможно оснащение самолета лазерной системой подсветки наземных целей, позволяющей применять с больших высот корректируемые авиационные бомбы различных типов.

Бортовой комплекс обороны (БКО) «Байкал» позволяет обнаружить средства ПВО противника, засечь их положение, заглушить помехами или поставить за самолетом завесу из ложных целей. В хвостовом конусе размещены многочисленные контейнеры с ИК-ловушками и дипольными отражателями. В крайней задней части фюзеляжа установлен теплопеленгатор «Огонек», обнаруживающий приближающиеся со стороны задней полусферы ракеты и самолеты противника. На приборных досках летчиков установлены стандартные электромеханические приборы, аналогичные тем, которые применяются на других боевых самолетах (например, на Ту-22М). Кабина максимально упрощена, но при этом обеспечен максимум удобств для экипажа, выполняющего длительные полеты.

Система управления. Система управления представляет собой комплекс механического, гидромеханического, электрогидравлического, электромеханического, электронного и электрического оборудования. Ту-160 стал первым советским серийным тяжелым самолетом с применением многократно дублированной аналоговой электродистанционной системы управления (ЭДСУ). ЭДСУ имеет четыре дублирующих друг друга канала и аварийную механическую проводку, что обеспечивает высокую надежность управления самолетом на всех режимах полета. Управление самолетом может осуществляться как в автоматическом, так и в ручном режимах. Управление по каналам тангажа, крена и рыскания обеспечивает оптимальные характеристики устойчивости и управляемости на всех режимах полета. Резервное управление обеспечено механической системой с ограниченными функциями.

Система управления самолетом состоит из подсистем управления рулями, механизацией крыла, а также бортовой системы управления. Управление самолетом осуществляется не при помощи традиционного для тяжелых бомбардировщиков штурвала, а посредством ручки управления «истребительного» типа. Система управления рулями обеспечивает отклонение стабилизатора, поворотный части киля, флаперонов и интерцепторов на всех этапах полета в режимах штурвального управления, полуавтоматического и автоматического управления при совместной работе с АБСУ (автоматической бортовой системой управления). АБСУ управляет рулевыми поверхностями путем обработки информации, поступающей от ручек и педалей постов управления экипажа, собственных датчиков, датчиков и вычислителей других бортовых систем.

Система электроснабжения. На самолете Ту-160 установлены четыре интегральных привода-генератора переменного тока, четыре бесконтактных генератора постоянного тока, системы регулирования, защиты и распределения электроэнергии. В качестве вспомогательного источника предусмотрен генератор переменного тока, установленный на вспомогательной силовой установке. В качестве аварийных источников тока используются аккумуляторы.

ДАННЫЕ НА 2017 г. (стандартное пополнение)

Ту-160 (изделие 70) - BLACKJACK / RAM-P

Ту-160С (изделие 70-03) - BLACKJACK
Ту-160М - BLACKJACK
Ту-160М2 - BLACKJACK-M

Тяжелый многорежимный стратегический бомбардировщик с изменяемой стреловидностью крыла. Создан в ОКБ ММЗ "Опыт" А.Н.Туполева, главный конструктор с 1975 г. по 2010 г. Валентин Иванович Близнюк. Самолет в общих чертах подобен проекту многорежимного бомбардировщика М-18 ОКБ В.М.Мясищева. Первоначальный вариант Ту-160 имел крыло оживальной формы и проектировался на базе Ту-144 (1969-1972 г. г.). Предварительные НИОКР по Ту-160 с крылом с изменяемой геометрией начаты в 1972 г. Проектирование окончательного варианта - изделия 70, проект Ту-160М, самолет "К" начаты в 1975 г. по постановлению СМ СССР от 26 июня 1974 г. и постановлению СМ СССР N 1040-348 от 19.12.1975 г. Эскизный проект и создание полноразмерного макета Ту-160 - 1976-1977 г.г.

Макет Ту-160 утвержден в конце 1977 г. Производство первых трех прототипов (машины 70-01 для летных испытаний, 70-02 для статических испытаний, 70-03 - предсерийный самолет) начато в 1977 г. на ММЗ "Опыт"(производство фюзеляжа - Казанский авиазавод, крыло и стабилизатор - Новосибирский авиазавод им.В.Чкалова, створки грузоотсека - Воронежский авиазавод, шасси - Горьковский авиазавод). Одновременно начата подготовка серийного производства на Казанском авиазаводе №22 (изначально планироалось развернуть произодство на Ульяновском авиазоводе). В мае 1980 г. прототип 70-01 построен и перевезен на аэродром ЛИИ в Жуковском. Окончательная сборка самолета завершена в январе 1981 г. и начаты наземные испытания самолета. Выкатка самолета 70-01 на летное поле - 18 августа 1981 г. Проверки систем и оборудования начаты 22 октября 1981 г. и 14 ноября 1981 г. под управлением экипажа Б.И.Веремея самолет совершил первую пробежку. Первое фото на Западе сделано с борта гражданского самолета взлетавшего из аэропорта Быково 25 ноября 1981 г. - самолет получил наименование RAM-P ("Раменское", неидентифицированный образец техники №16).

Модель многорежимного бомбардировщика М-18 ОКБ Мясищева, проект, 1970-1972 г.г.

Общий вид, проекции Ту-160 из эскизного проекта и модель, созданная при разработке эскизного проекта, 1975 г. (Гордон Е., Ту-160. М., Полигон-пресс, 2003 г.)

Первое изображение Ту-160 известное на Западе - тот самый "спутниковый" снимок Ту-160 (сником сделан с гражданского самолета взлетавшего из аэропорта Быково 25 ноября 1981 г., DoD USA).

Первый полет прототипа (изделие 70-01) - 18 декабря 1981 г. (экипаж Б.И.Веремея, второй пилот С.Т.Агапов, штурманы - М.М.Козел, А.В.Еременко). Начато производство двух опытных серий (8 самолетов) на Казанском авиазаводе. Начало испытаний - 1983 г. Первый полет предсерийного Ту-160 (70-03) - 6 октября 1984 г. (экипаж С.Т.Агапова). Первый полет первого серийного Ту-160 (экипаж В.В.Павлова, самолет 01-01 из первой опытной серии) - 10.10.1984 г., второго (№01-02) - 16.03.1985 г., третьего (№02-01) - 25.12.1985 г., четвертого (№02-02) - 15.08.1986 г. Ту-160 (№70-01) впервые достиг скорости звука в ходе испытаний в феврале 1985 г. В ходе испытаний потерян один самолет (№01-02, весна 1987 г., экипаж катапультировался). Первые два Ту-160 опытной серии поступили в 184-й гвардейский полк ДА в Прилуках на Украине 17 апреля 1987 г. до завершения государственных испытаний. Крупносерийное производство Ту-160С (наименование в серии) на заводе им.С.П.Горбунова в г.Казани - май 1987 г. Государственные испытания Ту-160 проведены в 1989 г. (завершены в середине года, произведено 4 пуска ракет Х-55). Данных об официальном принятии Ту-160 на вооружение до 1991 г. нет. На самолете установлено 44 мировых рекорда (см. сайт ФАИ). По умолчанию данные серийного Ту-160.

Второй экземпляр Ту-160 в полете, 1992 г. ().

Ту-160 "Александр Новиков" борт №12 рег.№ RF-94109, вероятно Энгельс, 2013 г. (фото - Вадим, http://russianplanes.net/id107472).

Ту-160 "Валерий Чкалов" (публикация - 2012 г., фото - В.Савицкий, http://www.mil.ru).

Второй прототип Ту-160 (70-03) на авиашоу МАКС-1995, Жуковский, 27.08.1995 г. (фото Paul Nann, http://www.paulnann.com)

В сообщении на сайте Министерства обороны России от 07.02.2012 г. говорится о том, что один самолет Ту-160 проходит переоборудование в модификацию Ту-160М на одном из предприятий ВПК России (вероятно, на Казанском авиазаводе).
29 апреля 2015 г. СМИ сообщили, что министр обороны России С.К.Шойгу поручил проработать вопрос о возобновлении производства сверхзвуковых стратегических бомбардировщиков Ту-160 на Казанском авиазаводе им. Горбунова (). 28 мая 2015 г. в заявлении для прессы главнокомандующий ВВС генерал-полковник Виктор Бондарев сказал возобновление производства Ту-160 имело бы смысл при заказе не менее 50 машин, но СМИ интерпретировали его заявление, как объявление о планах закупки 50 новых Ту-160 ().

Конструкция самолета - интегральная схема планера, дифференциальный цельноповоротный стабилизатор и цельноповоротная верхняя часть киля. Два отсека размещения полезной нагрузки расположены тандемом (друг за другом). Основные материалы планера - титан - сплав ОТ-4 (центральная несущая балка фюзеляжа длиной 12.4 м и шириной 2.1 м, всего до 20% массы планера), алюминиевые термообработанные сплавы В-95-Т2, АК-4 и ВТ-6, стальные сплавы и композиционные материалы (ок.3% массы конструкции). В гидравлических системах самолета используется основное масло ИП-50, система 4-х канальная с рабочим давлением 280 кг/кв.см. Самолет оборудован туалетом, кухней, спальным местом. Радиопоглощающее покрытие нанесено на входы воздухозаборников двигетелей (графитовое) и на носовую часть самолета (специальная краска на органической основе), остекление выполнено с сетчатыми фильтрами, двигатели экранированы. Самолет оборудован приемным устройством дозаправочной системы типа "шланг-конус". В серийном производстве компоненты планера производились - крылья и мотоотсеки - Воронежский авиазавод, оперение и воздухозаборники - Иркутский авиазавод, шасси - Куйбышевский агрегатный завод, фюзеляж. центроплан и узлы поворота консолей крыла - Казанский авиазавод.

Сборка модели-прочностного аналога Ту-160 в масштабе 1:3 на ММЗ "Опыт", 1976-1977 г.г. (Гордон Е., Ту-160. М., Полигон-пресс, 2003 г.)

Кабина экипажа изнутри в процессе постройки первого экземпляра Ту-160 - самолет 70-01, 1977 г.

(Гордон Е., Ту-160. М., Полигон-пресс, 2003 г.)

Сборка фюзеляжа первого экземпляра Ту-160 - самолета 70-01 в цехе ММЗ "Опыт"

(Гордон Е., Ту-160. М., Полигон-пресс, 2003 г.)

Воздухозаборники и основные стойки шасси Ту-160 "Валерий Чкалов" на авиабазе Энгельс, начало ноября 2012 г. (фото - RostovSpotter, ).

Управление самолета осуществляется аналоговой ЭДСУ с 4-х кратным резервированием по каналам тангажа, крена и рыскания, а так же с реализацией принципа электронной устойчивости. В ходе модернизации по типу мод.2006 г. есть вероятность установки цифровой ЭДСУ.

Д вигатели:

- аванпроект Ту-160 - 4 х ТРДДФ НК-25 ОКБ КМЗ "Труд" главного конструктора Н.Д.Кузнецова (г.Куйбышев)

- Ту-160 - 4 х трехвальных ТРДДФ НК-32 (изделие "Р") ОКБ КМЗ "Труд" главного конструктора Н.Д.Кузнецова (г.Куйбышев - позже - Самара). Начало НИОКР двигателя - 1970 г., испытания с 1977 г. на Ту-95, серия - с 1986 г. Тяга двигателя 14000 кг, на форсаже - 25000 кг. Двигатели оснащаются регулируемым воздухозаборником (на B-1B - его нет), снижена РЛС, ИК сигнатура двигателей и удельный расход топлива. Система управления двигателями электрическая с гидромеханическим дублированием (в процессе модернизации может быть заменена цифровой системой управления). По 1986 г. на опытных и серийных Ту-160 устанавливались двигатели опытных серий прошедшие испытания на КМЗ "Труд".

Длина двигателя - 6000 мм
Диаметр (по воздухозаборнику) - 1460 мм
Диаметр турбины - 1000 мм
Масса сухая - 3400 кг

Масса компрессора двигателя - 365 кг
Температура торможения газа в турбине - 1375 град.С

Удельный расход топлива двигателя (скорость <1M) - 0.72-0.73 кг/кгс в час

Удельный расход топлива двигателя (скорость >1M) - 1.7 кг/кгс в час

Моторесурс двигателя - 250 часов (прототипы и первые серии) - увеличен до 750 часов к 1991 г.
Общий моторесурс по состоянию на 2007 г. - 3000 часов с межремонтным моторесурсом 1000 часов

В нише левой стойки основного шасси размещена газотурбинная вспомогательная силовая установка ТА-12 обеспечивающая электропитание самолета.

- Ту-160 модернизированный (2006 г.) - 4 х модернизированных ТРДДФ НК-32 - НК-321, модернизация двигателей начата в 2004 г. самарским ОАО "СНТК им.Кузнецова". Первые новые двигатели готовы в апреле 2006 г. Значительно увеличен ресурс двигателей и повышена надежность. К середине 2006 г. двигатели прошли все виды испытаний в том числе лётные государственные.

В декабре 1995 г. подготовлен самолет Т-144ЛЛ (№77114) на котором по апрель 1999 г. проводилась совместная российско-американская исследовательская программа. На самолет были установлены 4 двигателя НК-321. Первая серия полетов (19 полетов) завершена в феврале 1998 г. Вторая серия полетов с достижением скорости 2 М проводилась с сентября 1998 г. по апрель 1999 г.

Ту-160М2 - 4 х вновьпроизведенных ТРДД НК-32-02, сообщается, что в 2017 г. начата сборка первых экземпляров двигателей ()

Электропитание обеспечивается вспомогательной силовой установкой ТА-12 и 4 х интегральными приводами-генераторами переменного тока., а так же аккумуляторами (аварийное питание).

ТТХ самолета :

Экипаж - 4 чел. (два пилота, штурман и оператор размещаются в двух кабинах).

Длина - 54,095 м
Размах крыла:

На взлете/посадке - 55,7 м (по эскизному проекту)

На взлете/посадке - 57,7 м (в серии)
- на крейсерском режиме - 50,7 м
- на максимальной скорости - 35,6 м
Размах стабилизатора:

13,75 м (прототип "70-01" и первые опытные серии)

13,25 м
Высота - 13,1 (13,2) м
Площадь крыла:

293,15 кв.м (базовая)

400 кв.м (при минимальной стреловидности)

370 кв.м (при максимлаьной стреловидности)

Площадь поворотной части крыла - 189,83 кв.м

Площадь флапперонов - 9 кв.м

Площадь закрылков - 39,6 кв.м

Площадь предкрылков - 22,16 кв.м

Площадь интерцепторов - 11,76 кв.м
Площадь киля - 42,025 кв.м

Площадь поворотной части киля - 19,398 кв.м

Стреловидность крыла - 20-35-65 град. на разных режимах

Стреловидность стабилизатора - 44 град. (по передней кромке)

Стреловидность киля - 47 град. (по передней кромке)
Колея шасси - 5,4 м
База шасси - 17,88 м
Размеры основных колес - 1260 х 485 мм (2 тележки по 6 колес)
Размеры носовых колес - 1080 х 400 мм (1 тележка, 2 колеса)
Размеры отсека вооружения - 2 отсека габаритом 11,28 х 1,92 х 1,9 м
Длина двигательной гондолы (без клина) - 13,78 м

Масса взлетная:

260000 кг (по эскизному проекту 1976 г.)

275000 кг (по некоторым данным - до 280000-285000 кг)

Масса взлетная нормальная - 267600 кг

Масса взлетная для аэродрома 1 класса - 185000 кг
Масса посадочная - 140000-155000 кг
Масса пустого:

103000 кг (по эскизному проекту 1976 г.)

110000 кг
Тяговооруженность - 0,36 (В-1В - 0,25)
Масса топлива:

148000 кг (по эскизному проекту 1976 г.)

140600 кг (148000 кг - по др.данным)

171000 кг (максимальная по данным Гордона)
Масса полезной нагрузки:

Норма (на максимальную дальность по проекту) - 9000 кг

Норма - 16330 кг
- максимальная фактическая - 22400-22500 кг
- максимально допустимая - 40000 кг (по проекту и фактически по некоторым данным)

Максимально допустимая - 45000 кг (по др.данным, В-1В - 34000 кг)

Скорость максимальная на высоте (по проекту) - 2300-2500 км/ч (B-1B - 1328 км/ч)

Скорость максимальная на малой высоте (по проекту) - 1000 км/ч (B-1B - 1160 км/ч)

Скорость максимальная на высоте 13000 м на форсажном режиме работы двигателей при угле стреловидности 65 град. - 2200 км/ч (2 М)

Скорость максимальная экслуатационная - 2000 км/ч (ограничение для строевых частей с целью сохранения ресурса планера)
Скорость крейсерская максимальная - 1,5 М

Скорость максимальная на малой высоте - 1030 км/ч

Скорость рекордная средняя на замкнутом маршруте 1000 км с массой ПН 30.000 кг - 1720 км/ч
Скорость рекордная средняя на замкнутом маршруте 2000 км со взлетной массой 275.000 кг - 1675 км/ч
Скорость взлета - 270-370 км/ч (при массе - 150-275 т)
Скорость посадки:

260-280 км/ч (при массе - 140-166 т)

260-300 км/ч (при массе - 140-155 т)

Прорыв ПВО на скорости:

Большая высота (Hi) - 1,9 М
- на малой высоте (Lo) с автоматическим огибанием рельефа местности - до 1 М
Скороподъемность - 60-70 м/с
Потолок практический:

18000-20000 м (по проекту)

15000 м (18000 м по другим данным)
Потолок рекордный при массе 275.000 кг - 11250 м

Дальность полета (без дозаправки):

Режим Hi-Hi-Hi, скорость <1М, масса ПН 9000 кг (по проекту) - 14000-16000 км (В-1В - 12000 км)

Режим Hi-Lo-Hi (в т.ч. 2000 км на высоте 50-200 м) или при скорости >1М (по проекту) - 12000-13000 км

Режим Hi-Hi-Hi, масса ПН 22400 кг с максимальной взлетной массой - 12300 км (В-1В - 10400 км)

В максимальной ПН - 10500 км
Радйус действия с одной дозаправкой по режиму Lo-Lo-Lo или Hi-Lo-Hi - 7300 км
Радиус действия максимальный при крейсерской скорости 1,5 М - 2000 км

Боевой радиус системы вооружения без дозаправки (с учетом дальности КРБД типа Х-55) - 9150 км
Разбег - 900-2200 м (масса 150-275 тонн)
Пробег - 1200-1600 м (масса 140-155 тонн)

Максимальное время полета без дозаправки - 12 часов 50 мин (1989 г., экипаж Валерия Горголя - командира 184-го Гв.ТБАП, г.Прилуки)
Стандартное время полета - 12-15 часов
Максимальная продолжительность полета - 21 час (2009 г., 2 дозаправки) и 23 часа (09-10.06.2010 г., 2 дозаправки)
Максимальная эксплуатационная перегрузка - 2,5 G (2G по данным Гордона)

Трудозатраты на подготовку к вылету на один час полета - 64 чел/час

Время подготовки самолета к вылету - 3 суток (1987 г., в дальнейшем сокращено)

Площадь тормозных парашютов (3 шт) - 105 кв.м

Вооружение (в 2-х бомбоотсеках с револьверными катапультными ПУ):

Первоначальный проект Ту-160 (1975 г.):

1) 2 х Х-45, позже Х-45М

3) 10-12 х Х-55

5) обычные бомбы, ядерные бомбы, УАБ с лазерными и ТВ ГСН, морские мины.

По требованию ВВС предполагалась установка оборонительной артиллерийской установки с пушкой ГШ-6-30.

Базовый вариант Ту-160 (1981 г., проект):

1) 12 х AS-15 (Х-55 / Х-55М) на двух револьверных МКУ-6-5У
2) 24 х AS-16 ( Х-15) на четырех револьверных МКУ (вариант вооружения не доведен до реализации)
3) 4 х ядерных бомбы мощностью 5, 20 (?), 50 (?) Мт
4) 16 х ФАБ-1000
5) 22 х ФАБ-750
6) КАБ-1500

Реально произведенные Ту-160 (1987-2009 г.г.):

1) 12 х AS-15 (Х-55 / Х-55СМ) на двух МКУ-6-5У - базовый вариант вооружения, госиспытания системы - 1989 г. (основной вариант - Х-55СМ, принята на вооружение ВВС 1986 г.). К 2005 г. часть самолетов переоборудована для применения ракет Х-555 (например, Ту-160 "Павел Таран", вероятно так же "Александр Голованов" и "Александр Молодчий").

В процессе модернизации по образцу мод.2006 г. в номенклатуру вооружения будут включены КРБД Х-555, Х-101 и Х-102, аэробаллистические ракеты типа AS-16 (Х-15), обычные свободнопадающие бомбы и УАБ.

Системы вооружения самолета и схемы применения вооружений разрабатывались совместно с ГосНИИАС. От ОКБ Туполева создание комплекса вооружений курировал Л.Н.Базенков. Основные средства поражения (КРБД) разработаны МКБ "Радуга" А.Я.Березняка (главный конструктор Селезнев И.С.).

Оборудование :
Основной разработчик БРЭО - НИИ "Электроавтоматика" (г.Ленинград, главный конструктор - Е.С.Липин).

Прицельно-навигационный комплекс Ту-160 включает в себя астроинерциальную двухканальную навигационную систему К-042К, астровизир АВ-1СМ разработки и производства ЦКБ "Арсенал" (г.Киев), автоматическую систему огибания рельефа местности, систему спутниковой навигации ГЛОНАСС (точность до 10-20 м, доработанная система производства МКБ "Компас" начиная с 2007 г. будет установлена на все самолеты при модернизации) и многоканальный цифровой комплекс связи. Всего в системах самолета задействовано более 100 БЦВМ, в т.ч. у штурмана 8 БЦВМ и планшет-курсопрокладчик ПА-3 (с подвижной картой, вероятно, цифровой?). Кабина летчиков оборудована стандартным набором оборудования с традиционными табло и циферблатами типа Ту-22М3 . Вместо штурвала используется ручка управления (джойстик) аналогичная истребительной.

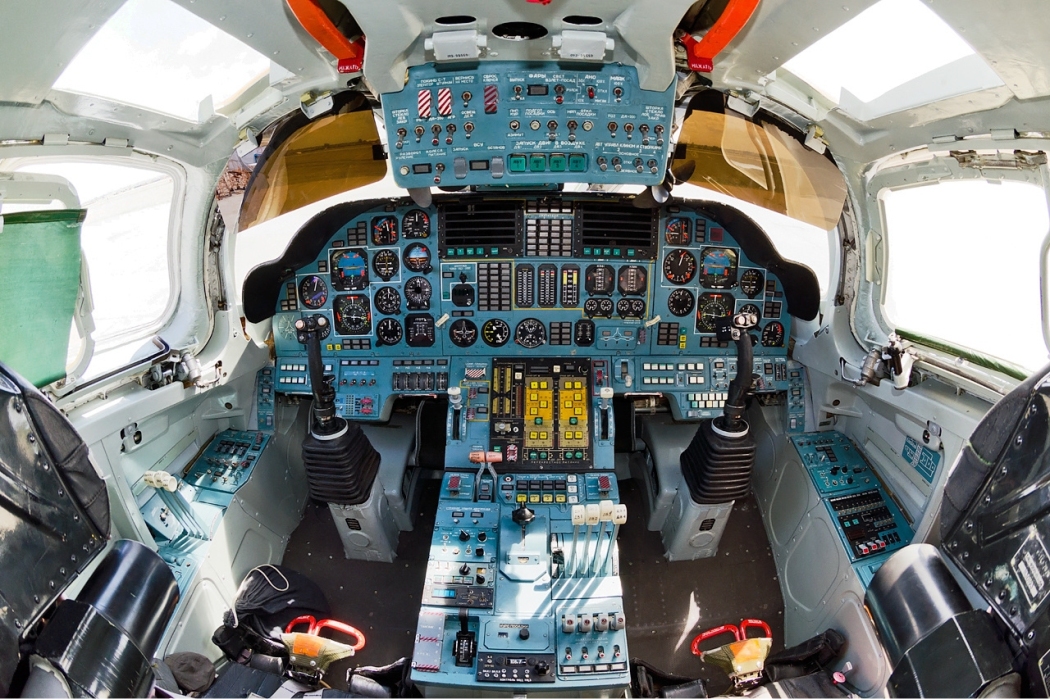

Кабина Ту-160 "Валерий Чкалов" на авиабазе Энгельс, начало ноября 2012 г. (фото - RostovSpotter, ).

Рабочее место оператора Ту-160, фото 2012 г. или ранее (Дмитрий Авдеев, http://airliners.net).

Рабочее место штурмана Ту-160, фото 2012 г. или ранее (Дмитрий Авдеев, http://airliners.net).

Астровизир АВ-1СМ - измеряет угловые координаты звезд до 4-й звездной величины на фоне дневного неба с погрешностью менее 0,01 градусов.

Астровизир АВ-1СМ (Бузанов В.И. КП «ЦКБ «Арсенал» - совершенствование и создание нового оптико- электронного авиационного оборудования. // Авиация и время. Спецвыпуск, 2003 г.).

Прицельно-навигационный комплекс "Обзор-К" включет в себя РЛС бомбометания и навигации"Поиск" (дальность обнаружения крупных целей радиоконтрастных целей с большой высоты - 600 и более км) и оптико-электронный бомбардировочный прицел ОПБ-15Т "Гроза" (дневное бомбометание, либо бомбометание в условиях низкой освещенности, Т - вероятно, "телевизионный"). В ходе модернизации самолет может получить лазерный целеуказатель для применения корректируемых авиабомб с лазерными ГСН с больших высот. Система управления ракетным оружием "Спрут-СМ" (введение целеуказания в ГСН ракет перед пуском, обеспечение применения КРБД).

Радиолокационная заметность самолета снижалась дополнительными мероприятиями по нанесению на носовую часть специальной краски на органической основе, графитовой радиопоглощающей черной пленки на воздухозаборники и воздушные каналы, экранированием некоторых узлов двигателей, и введением в остекление кабины сетчатых противорадиолокационных фильтров. Часть подобных мероприятий производилась в строевых частях.

Бортовой комплекс обороны (БКО) "Байкал" обнаруживает и классифицирует любые РЛС противника, тепловые цели (теплопеленгатор "Огонек" расположен в крайней задней точке фюзеляжа) и обеспечивает применение активных средств РЭБ, пассивных ПЛ и ИК-ловушек (средства РЭБ расположены в хвостовом конусе). Доработки БКО завершены в апреле 1990 г.

Система дозаправки в воздухе со штангой дозаправки ГПТ-2. Катапультные кресла К-36ДМ разработки НПО "Звезда" (главный конструктор Г.И.Северин) со спинками оснащенными подушками с пульсирующим воздухом (в процессе серийного производства). Система катапультирования индивидуальная и принудительная для всего экипажа (запуск с любого рабочего места). Катапультирование возможно в режиме "0-0" (нулевая скорость, нулевая высота) - после доработок в процессе освоения (изначально - минимальная скорость катапультирования - 75 км/ч). При выполнении полетов по высотному профилю экипаж использует высотные комбинезоны-скафандры "Баклан" (существуют только опытные экземпляры - по данным Бутовского, 1995 г). В стандартных режимах - защитный шлем ЗШ-7Б или ЗШ-7АС.

Высотный комбинезон-скафандр "Баклан" (Гордон Е., Ту-160. М., Полигон-пресс, 2003 г.)

Модернизированный комплекс бортового оборудования создается совместными усилиями ОАО "Туполев", ФГУП "ГосНИИ АС", ФГУП "ОКБ "Электроавтоматика" им. Ефимова" и ГЛИЦ им. Чкалова. 26.03.2013 г. в СМИ сообщается о завершении наземных испытаний комплекса обороудования. В результате испытаний на комплексном полунатурном стенде специалисты получили заключение о годности к летным испытаниям. Их предполагается провести в 2013 году. Работы по обновлению бортоборудования проводятся в рамках первого этапа модернизации Ту-160.

Модификации:

Ту-160М аванпроект (1972 г.) - проработка вариантов компоновки самолета с изменяемой геометрией крыла.

Ту-160М (1975 г.) - второй проект Ту-160 с игменяемой геометрией крыла (название на стадии предварительной проработки проекта).

Ту-160 (изделие 70) BLACKJACK / RAM-P (первый полет - 1981 г.) - бомбардировщик с ИГ крыла опытной серии.

Первый экземпляр Ту-160 - самолет 70-01 на базе ЛИИ в Жуковском в период начала испытаний

(Гордон Е., Ту-160. М., Полигон-пресс, 2003 г.)

Ту-160 - носитель БПЛА "Ворон" (проект, середина 1970-х годов) - на начальном этапе работ по проекту Ту-160 предусматривалось использование самолета в качестве носителя стратегического сверхзвукового беспилотного разведывательного летательного аппарата "Ворон" (ОКБ Туполева) со стартовой массой 6300 кг. Проектирование прекращено в середине 1970-х годов в связи с закрытием программы создания БПЛА.

Ту-160П (проект, середина 1970-х годов) - тяжелый истребитель сопровождения вооруженный ракетами "воздух-воздух" большой и средней дальности. Проект не реализован.

Ту-160С BLACKJACK (1987 г.) - серийный вариант бомбардировщика.

Ту-160ПП (проект, середина 1980-х годов) - самолет постановщик помех, проектирование предполагалось согласно требованиям ВВС еще на этапе создания проекта Ту-160. Полномасштабное проектирование начато в середине 1980-х годов, построен полноразмерный макет. Проект не реализован.

Ту-160 модернизация (проект, 1980-е годы) - в процессе проработки модернизации Ту-160 предполагался переход на более экономичные двигатели НК-74, замена оборудования и дооснащение более современным вооружением. Вероятно, данную модернизацию планировалось провести до 1996 г. (наше предположение).

Ту-160В (проект, 1980-е годы) - вариант Ту-160 с двигателями на жидком водороде с измененной конструкцией фюзеляжа. Проект не реализован.

Ту-160К "Кречет" (проект, 1983-1984 г.г.) - проект оснащения Ту-160 двумя баллистическими ракетами воздушного запуска "Кречет" (КБ "Южное") массой по 24.4 тонны.

Боевой радиус комплекса - 10000 км

Ту-160М (проект, 1990-е годы) - проект Ту-160 с измененными отсеками ПН - носитель 2 гиперзвуковых КР Х-90. Существование проекта не подтверждено.

Ту-160СК (проект, 1992 г.) - самолет-носитель ракетоносителя "Бурлак" и "Бурлак-Диана" для выведения на орбиту ИСЗ.

Ту-161 (проект, 1990-е годы) - проект модернизации и развития Ту-160 как многорежимного самолета-носителя КРБД.

Ту-160М Б№11 RF-94114 "Василий Сенько". КАПО, г.Казань, 06.12.2015 г. ().

Ту-160М2 - BLACKJACK-M - проект возобновления производства Ту-160. Обсуждение возобновления производства Ту-160 начато весной 2015 г. В июле 2015 г. сообщается, что ОКБ Туполева совместно с КАПО им. Горбунова начата проработка возобновленя производства Ту-160. Заявлены планы на производство 50 новых Ту-160 (). 17 октября 2015 г. Министерство обороны России сообщило о проведении совещания межведомственной рабочей группы по вопросу воспроизводства Ту-160. В совещании принимали участие представители Министерства обороны, Министерства промышленности и торговли, ОАК, ОДК, ПАО "Туполев", РАН и КАПО им.Горбунова. Заслушаны доклады о создании электронной документации, оптимизации технологии производства и реализации «дорожной карты» по воспроизводству самолетов и запуску опытно-конструкторских работ по Ту-160М2 (). 2 марта 2016 г. главком ВКС России Виктор Бондарев сообщил СМИ, что первый полет нового Ту-160 ожидается в 2019 г., а серийный выпуск Ту-160М2 начнется в 2023 г. ().

13 октября 2016 г. заместитель министра обороны России Юрий Борисов сообщил СМИ, что всего планируется произвести 50 Ту-160М2 (цифра может быть скорректирована позже), а так же то, что уже начато производство ряда элементов нового самолета (). 27 февраля 2017 г. министр промышленности и торговли РФ Денис Мантуров заявил, что первый Ту-160М2 поднимется в воздух в 2018 г., а в 2020 г. начнется серийное производство самолетов. В декабре 2016 г. ожидалось завершение создания цифрового комплекта документации на самолет - её создание завершено (). 6 марта 2017 г. генеральный директор ПАО "Туполев" Александр Конюхов заявил СМИ, что поставки Ту-160М2 в войска начнутся в 2021 г. ().

02 июня 2017 г. в СМИ заявлено, что промышленностью начато производство агрегатов нового самолета (). Предположительно на первом этапе речь идет о сборке задела на Казанском авиазаводе. 19 июня 2017 г. заявлено, что в перспективе ВВС будут получать 3-4 Ту-160М2 в год, а всего планируется поставить 50 Ту-160М2. Первый полет первого Ту-160М2 ожидается в марте 2018 г. ().

Стоимость самолета составляла:
До 1990 г. - 48 млн. руб
1991 г. - более 70 млн. руб
1992 г. - более 300 млн. руб

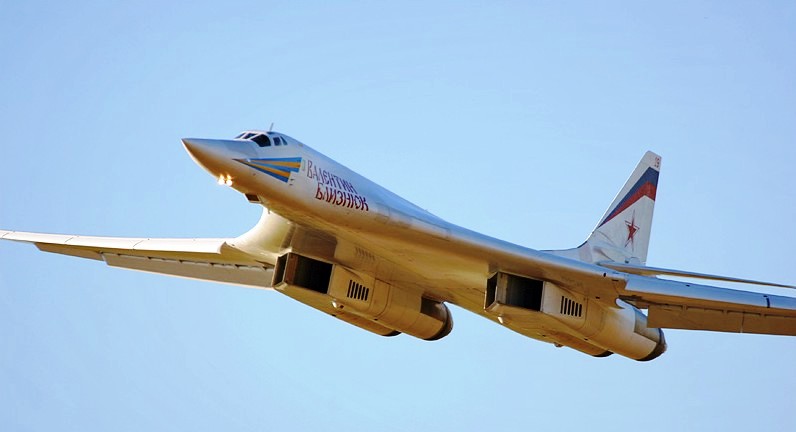

Сверхзвуковой российский бомбардировщик Белый лебедь (Ту-160)

Ту-160 сверхзвуковой стратегический бомбардировщик (по классификации НАТО "Блэк Джек”) был разработан в конструкторском бюро Туполева совместно с Казанским авиационно-производственным объединением имени С. П. Горбунова в Татарстане с 1980 по 1992 год.

Первый полет бомбардировщика был осуществлен в декабре 1981 год, а в апреле 1987 года самолет Ту-160 был принят на вооружение. По некоторым данным всего построено 35 самолетов, но в настоящее время эксплуатируются всего 16 самолетов, остальные экземпляры – выведены из строя.

Самолет имеет боевой радиус 6 000 км (без дозаправки в воздухе), а практический потолок 16 000 м. Максимальная скорость полета составляет 2000 км на большой высоте и 1030 км на малой высоте.
Ту-160 получил название - Белый Лебедь благодаря своей маневренности и белой специальной окраске.
Основное боевое назначение самолета - доставка ядерных и обычных бомб и ракет в глубинные континентальные театры военных действий.

Самолет является всепогодным, с не ограниченными возможностями день-ночь и может эксплуатироваться и решать боевые задачи во всех географических широтах.

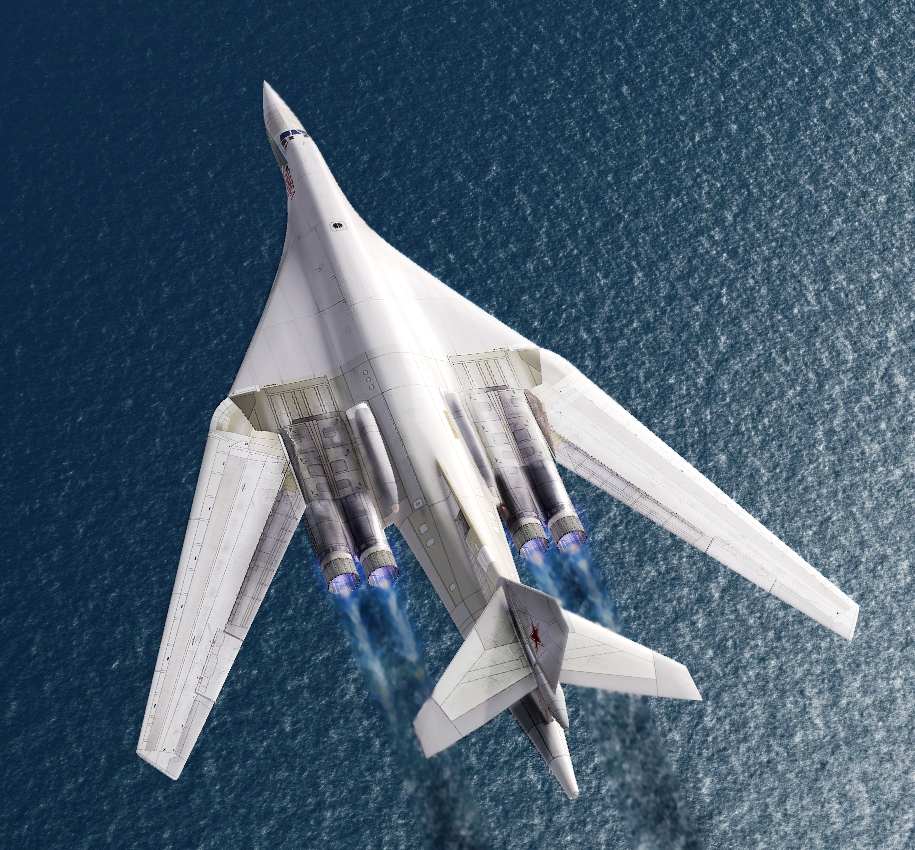

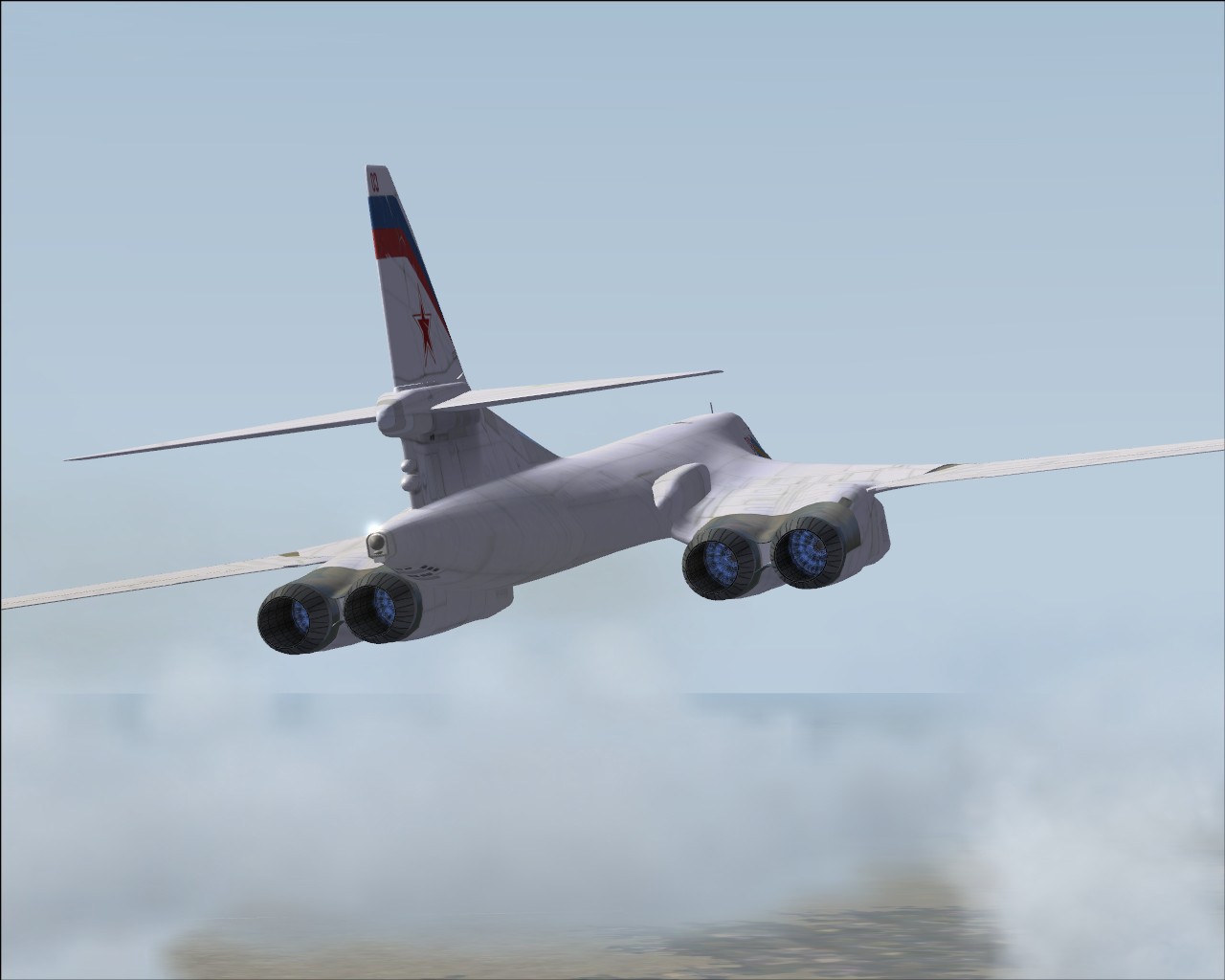

Двигатели Ту-160 установлены в два ряда под крыльями. Воздухозаборники имеют вертикальные клапаны - крылья.
Система силовой установки самолета включает четыре двигателя ТРДД - НК-32, каждый из которых обеспечивает максимальную тягу 25 000 кг.
Бомбардировщик имеет систему дозаправки в воздухе. В нерабочем положении зонд заправки убирается в носовую часть фюзеляжа перед кабиной пилота.
Самолет берет на борт 150 000 кг топлива.

Ту-160 внешне похож на American B-1B, но он был создан после создания B1-B.
Ту-160, сегодня самый современный тяжелый бомбардировщик России. Это 267 тонный самолет, который может перевозить до 40 тонн бомб и ракет.
Он был создан главным образом для доставки крылатых ракет. Отмечая успех применения B-1 в Афганистане и Ираке со смарт-бомбами, в Ту-160 были внесены изменения, что бы он мог так же применять это оружие, но без ущерба возможности применения крылатых ракет.
К 2020 году, ВВС России получат более 10 модернизированных Ту-160. По официальным данным, в настоящее время в России, по крайней мере, 16 экземпляров бомбардировщиков Ту-160 эксплуатируются.
Есть планы увеличить их число до 30.
Ту-160 является сверхзвуковым, с изменяемой геометрией крыла, тяжелым бомбардировщиком, предназначенным для удара по стратегическим целям ядерными и обычными боеприпасами на глубоко континентальных театрах военных действий. Модернизированная версия называется Ту-160М, имеет новую систему вооружений, улучшенную электронику и авионику, которая удваивает боевую эффективность. Самолет оснащен высоко компьютеризированной системой авионики, которая включает в себя интегрированную систему прицеливания, систему навигации и управления полетом, электронную систему контрмер от обнаружения радарами.

Технические характеристики Ту-160:

Экипаж: 4 человека
Длина самолета: 54,1 м
Размах крыла: 55,7/50,7/35,6 м
Высота: 13,1 м
Площадь крыла: 232 м²
Масса пустого самолета: 110 000 кг
Нормальная взлётная масса: 267 600 кг
Максимальная взлетная масса: 275 000 кг
Двигатели: 4 × ТРДДФ НК-32
Тяга максимальная: 4 × 18000 кгс
Тяга на форсаже: 4 × 25000 кгс
Масса топлива, кг 148000

Лётные характеристики стратегического бомбардировщика Ту-160:

Максимальная скорость на высоте: 2230 км/ч (1,87М)
Крейсерская скорость: 917 км/ч (0,77 М)
Максимальная дальность полета без дозаправки: 13950 км
Практическая дальность полета без дозаправки: 12300 км
Боевой радиус: 6000 км
Продолжительность полёта: 25 ч
Практический потолок: 15 000
Скороподъёмность: 4400 м/мин
Длина разбега 900 м
Длинна пробега 2000 м
при максимальной взлётной массе: 1185 кг/м²
при нормальной взлётной массе: 1150 кг/м²
Тяговооружённость:
при максимальной взлётной массе: 0,37
при нормальной взлётной массе: 0,36

Ту-160 («Белый Лебедь») – практически единственный самолет Воздушных Сил СССР, о котором было известно еще до его постройки. Еще в начале семидесятых годов Генеральный секретарь Леонид Ильич Брежнев сказал о создании нового стратегического бомбардировщика.

Это было своего рода противостояние .

История создания

После нескольких лет разработки, в 1981 году, машина была впервые представлена на аэродроме в Жуковском в окружении двух Ту-144. Заголовки иностранных СМИ сразу начали говорить о том, что самолет выставлен в целях пропаганды для съемок с американских спутников.

На самом деле, съемка была осуществлена одним из пассажиров в аэропорту Быково. После этого появилось кодовое название бомбардировщика Ram-P, а по коду НАТО – Blackjack. Именно с этими названиям мир узнал о самом тяжелом стратегическом сверхзвуковом бомбардировщике всех времен – Ту-160.

История создания Ту-160 уходит в середину 20 века.

Приказ МАП No285 от 15 сентября 1969 года объявил конкурс на создание сверхзвукового многорежимного стратегического бомбардировщика-носителя атомного вооружения.

Тема конкурса получила порядковый номер 18. В разработках участвовали несколько конструкторских бюро: ОКБ Туполева, Мясищева, Яковлева и Сухого. Туполевцы имели опыт в разработке и Ту-95, а также . Но конкурс выиграло ОКБ Мясищева с бомбардировщиком М-18.

Но ввиду малочисленности КБ, отсутствия необходимых ресурсов для дальнейшей работы над проектом все материалы по этой теме передали в КБ ММЗ «Опыт» Туполева. Эти разработки и легли в основу прототипа Ту-160.

Полет первого прототипа состоялся в конце 1981 года. В серию бомбардировщик пошел уже в 1984 году, в этом же году взлетела первая серийная машина. В 1985 еще два самолета вышли из цехов.

При проектировании нового самолета учитывались следующие требования:

1. Максимальная дальность полета Ту-160 должна была составлять 13 000 км при V= 2500 км/ч и высоте полета 18 км.;
2. Приближение к цели на дозвуковой скорости, а также преодоление противовоздушной обороны на крейсерской и сверхзвуковой скорости.;
3. Боевая нагрузка приближается к весу в 45 000 кг.

Выпуск самолёта продолжался до развала СССР и был практически остановлен после обещания Е.Б. Ельцина американцам в 90-е годы прошлого века: не наращивать вооружение. Во времена его правления заводы были практически остановлены, о серийном выпуске разговор уже не шел.

Бомбардировщики Ту-160 состоявшие на боевом дежурстве после отделения Украины частью остались на её территории, там частично были распилены на металл, 6 машин все же перегнали на авиабазу Энгельс в Саратовской области.

Уже в это время все Ту-160 помимо номеров получили имена собственные. В конце 90-х, начале 2000-х выпуск Ту-160 был возобновлён, в 2000 году в строй вошли две машины. Стоит отметить, что часть машин была направлена на капитальный ремонт и модернизацию.

В этом же 2000 году были проведены учения с участием Ту-160 и Ту-95МС. Здесь впервые была применена знаменитая крылатая ракета Х-555, которая подвешивалась только на данные виды самолетов. В 2003 году в крупнейших учениях участвовали два Ту-160, так же 4 самолета Ту-95МС.

По ходу учений применялась дозаправка от Ил-78.

Осенью того же года произошла чрезвычайная ситуация – потерпел катастрофу один из самолетов Ту-160. Экипаж отвел машину от опасного места и погиб вместе с ней.

Стратегическая авиация всеми способами поддерживала боеспособность довольно долгое время – 15 лет, начиная с 1992 года. Это было время низкого финансирования и отсутствия денег на модернизацию. Полеты происходили только по особым случаям или во время учений.

В августе 2007 года президент РФ В. Путин сделал заявление о возобновлении полетов и дежурства Дальней Авиации. Именно поэтому стратегические бомбардировщики стали постоянно летать в самые дальние уголки мира. Самолеты использовали запасные аэродромы для дозаправки и летали над всеми океанами, при этом демонстрировали мощь блоку НАТО.

В 2008 году Казанский завод передал в ВВС новый самолет «Виталий Копылов». В ноябре 2017 года из цехов вышел следующий стратег, модернизированный Ту-160М3, он проходит испытания и пока не имеет личного имени. В 2010 году 2 самолета Ту-160 обновили мировой рекорд по дальности перелета, который составил 18 000 км. При полете было произведено две дозаправки в воздухе от Ил-78.

Технические характеристики

Известность самолета в России и по всему миру обусловлена, в первую очередь, его техническими характеристиками. Приведем ниже все основные данные, которые позволят оценить масштаб и размеры Ту-160 по прозвищу «Белый Лебедь».

• Размах крыльев – 55,7 метров;
• Длина фюзеляжа – 54,1 метра;
• Высота самолета – 13,1 метров;
• Площадь крыльев – 232 квадратных метров;
• Масса пустого самолета – 110 тонн;
• Максимальная масса топлива – 171,1 тонн;
• Полная взлетная масса – 275 тонн;
• Максимальная скорость полета – 2200 км/ч;
• Скорость при посадке минимальная – 300 км/ч;
• Максимальный потолок полета – 15 000 м;
• Радиус действия – 6000 километров;
• Необходимая длина для взлета – 2000 м;
• Максимальная масса вооружения – 40 тонн.

Ту-160 на настоящее время боеспособный элемент сил сдерживания. ЛТХ самолёта на уровне недоступном западным производителям.

Особенности конструкции

Конструкция Ту-160 полностью соответствует его назначению. Это моноплан с изменяемой стреловидностью крыла, классическим оперением и 4 двигателями в мотогондолах под центропланом.

Описание можно начать с одной из особенностей машины, в которой фюзеляж слит в одно целое с центропланом и оперением. При интегральной компоновке появляется возможность без увеличения геометрических размеров машины значительно освободить объем внутри её, тем самым появляется дополнительное место для топлива, вооружения и оборудования.

Материалы, из которых изготовлен самолет Ту-160 разные, для разных узлов машины. Основу составляет алюминиевый сплав АК4-1чТ1, титановый сплав ОТ-4, а также высокопрочные сплавы, обладающие при этом и большой вязкостью. Легированная сталь и титан используются для высоконагруженных узлов и элементов машины.

Свободные внутренние полости самолёта выполнены сотами, это обеспечивает этим конструкциям необходимую жёсткость, при минимальном весе. При сборке узлов и конструкций используется сварка, болтовые соединения и заклепки. Техническое обслуживание бомбардировщика осуществляется через люки и съёмные панели.

Фюзеляж

Фюзеляж самолёта имеет несущую обшивку и является одним целым, конструкционно он разделён переборками на несколько отсеков. В центральной части находится бомболюк с барабанной установкой МКУ-6-5У служащей для размещения вооружения. В носовой части расположен отсек управления, бортовая РЛС и навигационная и электронная аппаратура.

Отсек управления полностью герметичен, составляет отдельную производственную единицу под индексом Ф-2. Кабина рассчитана на четырёх членов экипажа. Кроме того есть туалет и комната отдыха для экипажа, в условиях долгого перелёта.

Вход в отсек осуществляется снизу, по лестнице.

За отсеком управления расположена ниша шасси со всеми механизмами, далее к хвосту топливные баки. В кормовом обтекателе располагаются элементы радиооборудования и отсек с тормозным парашютом.

Крыло

Самолет имеет крыло с изменяемой стреловидностью, довольно сложная система позволяет оптимизировать скорость и дальность полета при существенной экономии топлива. Именно это создало уникальные ТТХ Ту-160, сделав его «звездой» мировой военной авиации.

Шасси

Управление на рулежке передними поворотными колесами, основные стойки неповоротные. Опоры при полете убираются. Гидросистема осуществляет уборку и выпуск шасси.

Устройство узла предусматривает использование самолёта Ту-160 на взлётно-посадочных полосах с асфальтово-бетонным покрытием длиной от 2,5 км.

Силовая установка

Эта система состоит из двигателей НК-32, топливной системы, масляной системы, вспомогательной силовой установки ТА-12, системы управления работой двигателей, системой контроля работы силовой установки, системой сигнализации и пожаротушения.

Двигатель

Двигатель НК-32 обладает пониженным расходом топлива. Чтобы производство нового агрегата было дешевле, прототипом стал прежний НК-25. При этом стоимость самого самолета была отнюдь не дешевая – 7,5 млрд. рублей. Известно, что именно поэтому, было создано только 32 самолета, в настоящее время боевое дежурство несёт 16 машин.

Топливная система

Емкость баков составляет 171 тонну. Этого топлива достаточно для полета на максимальную дальность, при движении на крейсерской скорости и оптимальном потолке.

Каждый двигатель запитан от своей группы баков, хотя в случае аварийной ситуации вполне возможна перекачка из одного бака в другой или сброс топлива с группы баков, при отключении от системы остальных.

Система дозаправки в воздухе имеет схему шланг-конус. Топливозаправщиками выступают Ил-78 и Ил-78М.

Вооружение

Вооружение самолета тоже впечатляет. Во-первых, боевая нагрузка составляет 40 тонн и может состоять из свободнопадающих и управляемых бомб крупного калибра и ракет класса «воздух-поверхность», в том числе и крылатых, а также несущих ядерные боеголовки стратегического назначения.

Все вооружение размещается в бомбовом отсеке самолёта, в барабанной установке МКУ-6-5А

Оборудование

В самолете находится новейшее навигационное оборудование, которое состоит из большого количества ЭВМ.

Система прицеливания “Обзор-К” обнаруживает и опознает объекты на большом удалении. Комплекс обороны “Байкал” обнаруживает ПВО противника, их положение, глушит помехами или ставит за самолетом ложную завесу.

В хвосте располагаются контейнеры с отражателями и инфракрасными ловушками. Там же находится теплопеленгатор “Огонек”, который обнаруживает ракеты и самолеты противника.

Количество самолетов в стране

На сей день на вооружении ВКС России стоит 16 стратегических бомбардировщиков Ту-160. Правительством были приняты решением по полной модернизации самолетов, получивших теперь название Ту-160М2.

Первый полет модернизированной машины запланирован уже на февраль 2018 года. После чего планируется усовершенствовать каждую из стоящих на вооружении машин Ту-160. Это способствует обновлению Дальней Авиации и улучшению обороноспособности страны.

Применение

Первые боевые вылеты самолеты Ту-160 совершили в Сирии в последнем военном конфликте. Начиная с 2015 года, бомбардировщик совершал регулярные успешные боевые вылеты, уничтожая цели Исламского государства. При этом удары были нанесены ракетами Х-555.

В заключении отметим, что, несмотря на сложную экономическую обстановку, именно благодаря самолетам Ту-160 Россию считают самой великой авиационной державой.

Вся группировка дальней стратегической авиации способна в любой момент переломить ход военных действий.

Наземные силы могут и не представлять собой большую боевую мощь, но дальняя авиация во главе с «Белыми Лебедями» достойно окажет отпор любому агрессору. На данный момент любое военное противостояние против России лишено смысла.

Видео

В ноябре прошлого года вице-премьер Дмитрий Рогозин докладывал Владимиру Путину о выкатке из цеха Ту-160М2 и о том, что на начало 2018-го запланированы его испытательные полёты.

"Первый полёт самолёта Ту-160М2, который сегодня вышел из цеха, мы планируем провести в феврале следующего года", - доложил Рогозин президенту.

"Отлично! Поздравляю авиастроителей и думаю, что порадуем Министерство обороны. Ведь именно Минобороны настаивало на возобновлении этой версии Ту-160 - на новой базе - оправдавшего себя сверхзвукового самолёта", - сказал тогда Путин.

Рогозин обещание, данное президенту, выполнил даже с опережением срока. Сегодня во время посещения президентом России Казанского авиационного завода им. С.П. Горбунова Владимир Путин увидел демонстрационный полёт модернизированного стратегического бомбардировщика Ту-160М. Бомбардировщик с заводским номером 0804, за полётом которого наблюдал глава государства, получил имя первого главнокомандующего ВВС России Петра Дейнекина.

Президент РФ Владимир Путин заявил, что работа по модернизации самолёта Ту-160 укрепит российскую "ядерную триаду" в воздухе.

"Это серьёзный шаг в развитии высокотехнологичной сферы и в укреплении обороноспособности страны. Потому что это один из элементов нашей ядерной триады в воздухе. Это очень знаковая вещь", - сказал лидер страны в ходе общения с рабочими Казанского авиационного завода им. С.П. Горбунова.

Кто построил?

Казанский авиационный завод им. С.П. Горбунова - филиал ПАО "Туполев". Это предприятие входит в состав Объединённой авиастроительной корпорации и является единственным авиазаводом на территории бывшего СССР, выпускающим стратегические бомбардировщики.

История

Ту-160 - стратегический ракетоносец, называемый "Белым лебедем", или Blackjack ("Дубинка" - по натовской терминологии), уникальный самолёт.

Бомбардировщик Ту-160 стал "ответом" на программу AMSA ("Развитый пилотируемый стратегический самолёт") США, в рамках которой был создан B-1 Lancer. Ракетоносец Ту-160 почти по всем характеристикам значительно опережал своих основных конкурентов Lancer. Скорость Ту-160 выше в полтора раза, максимальная дальность полёта и боевой радиус во столько же больше. А тяга двигателей почти вдвое мощнее. При этом никакое сравнение не выдерживают "невидимки" B-2 Spirit, у которых в угоду малозаметности в жертву принесли буквально всё, включая дистанцию, стабильность полёта и грузоподъёмность.

Каждый ракетоносец Ту-160 - это штучный и довольно дорогой продукт, он имеет уникальные технические характеристики. С момента создания было построено только 36 таких самолётов, при этом в целости их осталось на порядок меньше. Каждый из построенных самолётов имеет своё имя - их присваивали в честь чемпионов ("Иван Ярыгин"), конструкторов ("Виталий Копылов"), известных богатырей ("Илья Муромец") и, конечно, лётчиков ("Павел Таран", "Валерий Чкалов" и другие).

После распада СССР на Казанском авиационном заводе им. С.П. Горбунова осталось несколько заделов Ту-160 в разной степени готовности, однако из-за экономических проблем работы над ними были заморожены. В результате один самолёт был достроен лишь к 2000 году, второй - к 2008-му.

В составе ВВС на 2013 год находилось 16 Ту-160. В 2015 году стало известно о решении возобновить производство Ту-160 в модернизированном варианте Ту-160М2.

Инновации "Лебедя"

Главные изменения новой версии "Лебедя" - внутри самолёта. Более 60 процентов систем и оборудования бомбардировщика - новые. В их числе "стеклянная" кабина экипажа, в которой вместо аналоговых приборов будут стоять жидкокристаллические панели. На них будет выводиться вся нужная информация. Также появятся новые вычислительные комплексы повышенной производительности и система радиоэлектронного подавления.

Самолёт получит новый двигатель НК-32 серии 02 производства самарского ПАО "Кузнецов". На базе модифицированных двигателей НК-32 второй серии будет создаваться и двигатель ПАК ДА. НК-32 - самый мощный в мире, он позволяет летать самолёту как в атмосфере, так и в стратосфере. Максимальная высота полёта Ту-160 с НК-32 - 18 000 метров. Эту возможность бомбардировщик может использовать для прорыва противовоздушной обороны противника. Ту-160 поднимается к границам космоса и на скоростях, близких к двум тысячам километров в час, легко отрывается от истребителей. Экипаж перед такими полётами надевает специальные скафандры, очень похожие на те, что носят космонавты.

Модифицированный НК-32 получит новый газогенератор и цифровую систему управления FADEC. Это обеспечит не только оптимальные режимы его работы, но и существенную экономию топлива. Так что уже сейчас можно предположить, что новый двигатель Ту-160М2 позволит ему не только выполнять сверхдальние перелёты, но и иметь большую, чем у предшественника - Ту-160, скорость.

Боевая мощь

На Ту-160 установлен новый прицельный комплекс, позволяющий бомбардировщику применять не только ядерные крылатые ракеты большой дальности Х-55, но и новые (с обычными боеголовками) Х-555, а также весь спектр высокоточного бомбового вооружения. В результате машину можно применять в том числе для уничтожения баз террористов по всему земному шару.

С бомбардировщика уже сейчас возможен запуск самых современных стратегических крылатых ракет Х-101 в неядерном оснащении. Дальность их полёта - четыре тысячи километров. Ту-160М также будет иметь такую возможность, так что будет использоваться не только в рамках системы ядерного сдерживания, но и для решения текущих задач в интересах безопасности государства.

В Минобороны РФ сообщали, что серийный выпуск Ту-160М2 должен начаться в 2023 году. Воздушно-космические силы России планируют приобрести не менее 50 таких машин. В состав ВКС они войдут с маркировкой "Ту-160М".
